Самодельная С-образная струбцина из дерева. Чертежи с фотографиями

При изготовлении этой модели не требуется сложных работ и инструментов.

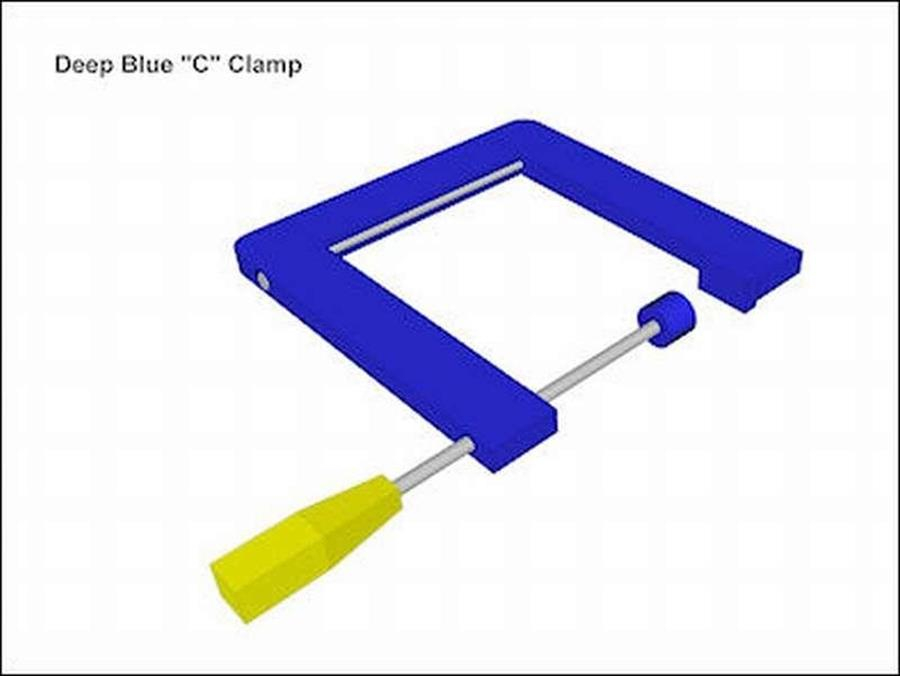

Зажмет все, что поместится в рамке:

Самодельная С-образная струбцина из дерева

Для соединения деталей рамки в заготовках пропиливаются пазы:

Самодельная С-образная струбцина из дерева

На конце винта формируется прижимная пятка:

Самодельная С-образная струбцина из дерева

Элементы рамки соединяются при помощи столярного клея:

Самодельная С-образная струбцина из дерева

Винт вкручивается в рамку и на нем устанавливается ручка:

Самодельная С-образная струбцина из дерева

Готовые струбцины покрываются краской:

Самодельная С-образная струбцина из дерева

Источник фото: www.ibuildit.ca/Workshop%20Projects/c-clamp-1

ФОТО и чертежи. Ленточная струбцина своими руками❕

Ленточные струбцины незаменимы при работе с заготовками сложной формы.

Одна ленточная вместо нескольких обычных:

ФОТО и чертежи. Ленточная струбцина

Колодки для зажима изготавливаются по следующей схеме:

ФОТО и чертежи. Ленточная струбцина

Основной блок струбцины склеивается из ДВП и деревянных брусков:

ФОТО и чертежи. Ленточная струбцина

Внутрь блока вставляются резьбовые фланцы:

ФОТО и чертежи. Ленточная струбцина

Во фланцы вкручивается металлический винт:

ФОТО и чертежи. Ленточная струбцина

Колодки и блок соединяются прочной стропой:

ФОТО и чертежи. Ленточная струбцина

Источник фото: www.instructables.com/id/Infinite-Band-Clamp

Читать полностью (ссылка)

Как сделать струбцину из металла. Понятный пошаговый урок

При минимальной себестоимости, надежность металлической струбцины не вызывает сомнений.

Дешево не всегда плохо:

Как сделать струбцину из металла

Арматуре придается нужная форма:

Как сделать струбцину из металла

Рамка сваривается из двух кусков арматуры:

Как сделать струбцину из металла

Подвижная губка изготавливается в соответствии с размером рамки:

Как сделать струбцину из металла

К основанию винта приваривается прижимная пятка:

Как сделать струбцину из металла

Винт вкручивается в подвижную губку и приваривается ручка:

Как сделать струбцину из металла

Источник фото: amgworkshop.com/homemade-bar-clamp-rebar-clamp

Читать полностью (ссылка)

Деревянный зажим из вешалки своими руками. Крутой проект

Удобный зажим из вешалки можно изготовить при помощи лишь одной дрели.

Реинкарнация старой вешалки:

Деревянный зажим из вешалки своими

Для изготовления струбцины потребуется разобрать деревянную вешалку:

Деревянный зажим из вешалки своими

На торцах заготовок намечаются места для отверстий:

Деревянный зажим из вешалки своими

В одной из прижимных губок высверливается потай для гайки:

Деревянный зажим из вешалки своими

Прижимные губки соединяются винтами:

Деревянный зажим из вешалки своими

Так выглядит готовый зажим:

Деревянный зажим из вешалки своими

Источник фото: www.instructables.com/id/Extension-hand-and-wooden-clamp-from-a-hanger

Читать полностью (ссылка)

Деревянная струбцина своими руками✔️ Понятная инструкция

Простая, но надежная модель, с которой справится даже начинающий мастер.

Струбцина с хорошим прижимным усилием:

Деревянная струбцина своими руками✔️ Понятная

В металлической трубе просверливаются отверстия, и нарезается резьба:

Деревянная струбцина своими руками✔️ Понятная

С помощью болгарки трубка разрезается на втулки:

Деревянная струбцина своими руками✔️ Понятная

Прижимные губки изготавливаются из деревянных брусков:

Деревянная струбцина своими руками✔️ Понятная

В прижимные губки вставляются втулки и вкручиваются винты:

Деревянная струбцина своими руками✔️ Понятная

Готовая струбцина покрывается лаком:

Деревянная струбцина своими руками✔️ Понятная

Источник фото: www.ibuildit.ca/Workshop%20Projects/hand-screws-1

Читать полностью (ссылка)

Кулачковый зажим своими руками. Пошаговый фото урок

Основное преимущество кулачковых зажимов это быстрота и простота использования.

Компактные зажимы для несложных работ:

Кулачковый зажим своими руками. Пошаговый

Заготовки для губок вырезаются из деревянных брусков:

Кулачковый зажим своими руками. Пошаговый

Опорная губка фиксируется на рейке:

Кулачковый зажим своими руками. Пошаговый

В подвижной губке делается пропил:

Кулачковый зажим своими руками. Пошаговый

Кулачки для подвижной губки вырезаются из тонкой доски:

Кулачковый зажим своими руками. Пошаговый

Подвижная губка устанавливается на рейку:

Кулачковый зажим своими руками. Пошаговый

Источник фото: www.woodworkingtalk.com/f27/i-built-some-cam-clamps-late-sunday-night-46206

Читать полностью (ссылка)

Длинная струбцина своими руками. Сделай сам в домашних условиях

Отличный вариант для работы с крупногабаритными заготовками и деталями.

Когда размер имеет значение:

Длинная струбцина своими руками. Сделай

Заготовкой для рейки послужит металлическая профильная труба:

Длинная струбцина своими руками. Сделай

Губки склеиваются из фанерных заготовок и обрабатываются на наждаке:

Длинная струбцина своими руками. Сделай

Внутри прижимной губки фиксируется винт:

Длинная струбцина своими руками. Сделай

Деревянные детали покрываются краской:

Длинная струбцина своими руками. Сделай

После высыхания краски все детали устанавливаются на рейку:

Длинная струбцина своими руками. Сделай

Источник фото: www.instructables.com/id/Easy-Made-Bar-Clamp

Читать полностью (ссылка)

Самодельная деревянная струбцина: 6 пошаговых фотографий

Применение металлических элементов значительно увеличивает мощность данной модели.

Прочные и надежные помощники столяра:

Самодельная деревянная струбцина: 6 пошаговых

Из деревянного бруска изготавливают заготовки для ручек:

Самодельная деревянная струбцина: 6 пошаговых

В центре ручки просверливается отверстие для винта:

Самодельная деревянная струбцина: 6 пошаговых

На деревянных рейках делаются пропилы:

Самодельная деревянная струбцина: 6 пошаговых

На рейки устанавливаются подвижные и неподвижные губки:

Самодельная деревянная струбцина: 6 пошаговых

К губкам присоединяются ведущий винт и пятки:

Самодельная деревянная струбцина: 6 пошаговых

Источник фото: www.instructables.com/id/Wooden-Bar-Clamps/?ALLSTEPS

Читать полностью (ссылка)

Как сделать деревянную струбцину для стяжки. Мастер класс

Для изготовления этой деревянной модели не требуются сложные слесарные инструменты и операции.

В короткий срок можно изготовить большое количество струбцин:

Как сделать деревянную струбцину для

Рейка изготавливается из деревянного бруска:

Как сделать деревянную струбцину для

К концу реки крепится фиксированная голова:

Как сделать деревянную струбцину для

В голову вставляется ведущий винт и формируется подвижная губка:

Как сделать деревянную струбцину для

На конце винта устанавливается ручка:

Как сделать деревянную струбцину для

Губки и голова покрываются краской:

Как сделать деревянную струбцину для

Источник фото: www.ibuildit.ca/Workshop%20Projects/k-body-clamp-2.html

Читать полностью (ссылка)

Струбцина из дерева и металла своими руками. Чертежи и фото

Детали, на которые приходится наибольшая нагрузка, выполнены из металла, что значительно увеличивает надежность конструкции.

Легкий, компактный и прочный:

Струбцина из дерева и металла

На одной из сторон рейки делаются пропилы:

Струбцина из дерева и металла

Упорная пятка вырезается из цельного куска дерева:

Струбцина из дерева и металла

К зажимной колодке прикручивается металлическая стопорная пластина:

Струбцина из дерева и металла

В зажимную колодку вставляется ведущий винт с ручкой:

Струбцина из дерева и металла

Все детали собираются воедино:

Струбцина из дерева и металла

Источник фото: www.ibuildit.ca/Workshop%20Projects/hybrid-bar-clamp.html
