Наличие фрезерного стола значительно повышает производительность труда. Но качественный заводской стол стоит очень дорого. Да и необязательно приобретать его если в нем нет большой необходимости. В этом случае вам поможет самодельный стол, для ручного фрезера, который не потребует значительных затрат. Основываясь на чертежи, представленные ниже можно создать стол для фрезера без труда.
На чертеже представлено количество деталей необходимых для создания каркаса будущего фрезерного стола и даны размеры каждой детали. Также показаны места их крепления.

На этом чертеже показан собранный каркас и даны габариты будущего стола. Габариты равны 86 см х 82 см х 60 см. В верхней части стола предусмотрено место под выдвижные ящики высотой 12 см. Высота нижнего ряда ящиков равна 17 см.

Также здесь дана схема столешницы будущего фрезерного стола. Габариты столешницы равны 92 см х 70 см. посередине столешницы имеется разъем под фрезер равный 22 см х 22 см.

Ниже представлен чертеж верхней рабочей панели фрезерного стола. Даны подробные размеры каждой детали. Детали к верхней панели прикручиваются с помощью саморезов.

Чертеж небольшого фрезерного стола для ручного фрезера. Даны подробные размеры всех деталей конструкции и схемы их крепления.

Чертеж небольшого фрезерного стола. На чертеже имеются подробные указания по сборке деталей, даны размеры каждой из этих деталей. Показана схема крепления основания стола к основанию фрезера.

Чертеж довольно-таки компактного фрезерного стола. Здесь даны не только все элементы стола с размерами но и подробное указание к креплению фурнитуры при сборке.

Чертеж фрезерного стола квадратной формы. на чертеже даны размеры всех составных элементов. В данном фрезерном столе предусмотрено специальное отверстие для пылеудаления.

Также на чертеже даны наименования всей необходимой фурнитуры с указанием их местоположения на деталях. Даны размеры всех составных деталей.

Детальный чертеж фрезерного стола. Стол оборудован нижним выдвижным ящиком. Также для удобства и маневренности прикреплены к столу колесики.

Наглядная 3D - схема (макет) ещё одного варианта такого стола

Читать полностью (ссылка)
Фрезерный стол- это необходимая конструкция при работе с заготовками и отдельными деталями. При работе с материалами приходится использовать кромочное фрезерование. Формирование декоративных желобков вдоль кромки, скругление краев и придание им сложного профиля, снятие фаски, подгонка слоя шпона по размерам щита, вырезка фасов под петли - за все эти и другие подобные вещи отвечает кромочное фрезерование.

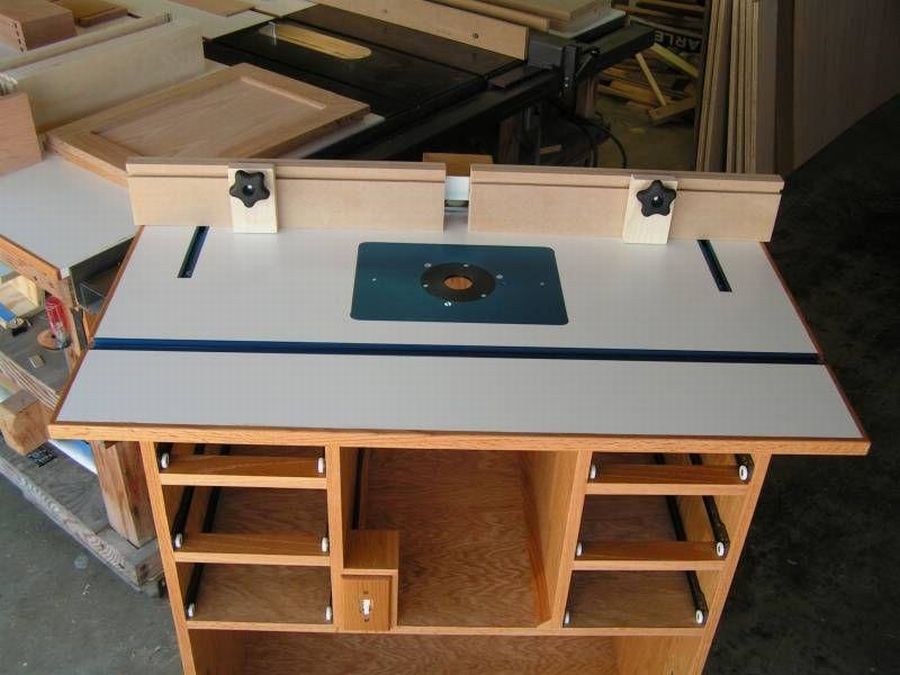

Фрезерный стол, сделанный из фанеры. Установленны несколько ящиков, в них можно хранить насадки на различные случаи. Крепление деталей осуществляется передвижными фиксаторами с удобной ручной. Корпус фрезерного стола окрашен в белый цвет.

К фрезерному столу можно подключить индивидуально автомат для предотвращения замыкания и перепада напряжения в целом. Фиксация заготовки происходит с помощью передвижения двух массивных пластин.

Простая конструкция, дополнительной опорой служит обычный стол. В качестве рабочей поверхности для заготовок выступает цельнометаллическая пластинка, конструкция укреплена железными трубками.

Небольшой фрезерный стол, перенести его в удобное место несложная задача. Снизу фрезерного стола просверлены небольшие отверстия для хранения насадок.

Обычный фрезерный стол, неплохой вариант для домашнего пользования. Столик можно закрепить к любой удобной поверхности, для предотвращения смещения во время работы.

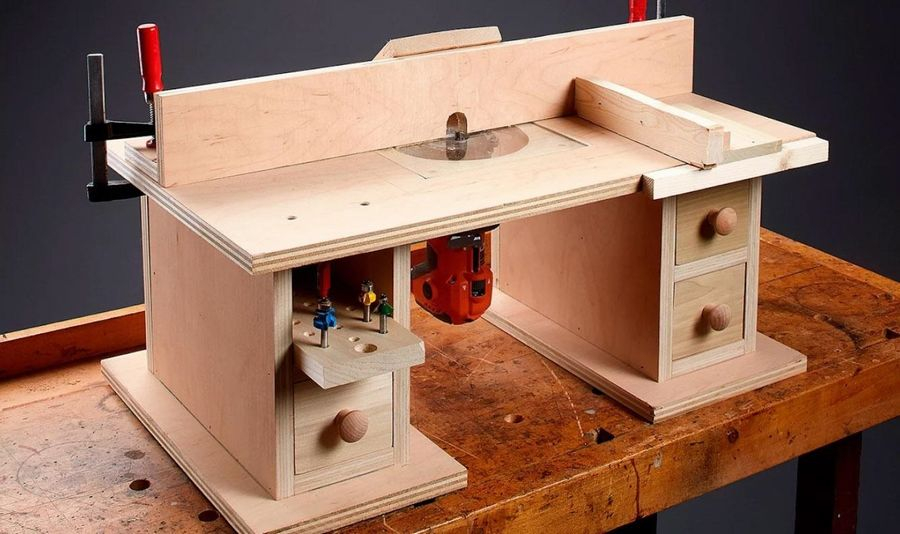

Простой вариант фрезерного стола, при изготовлении требует минимальное количестве времени и материалов.

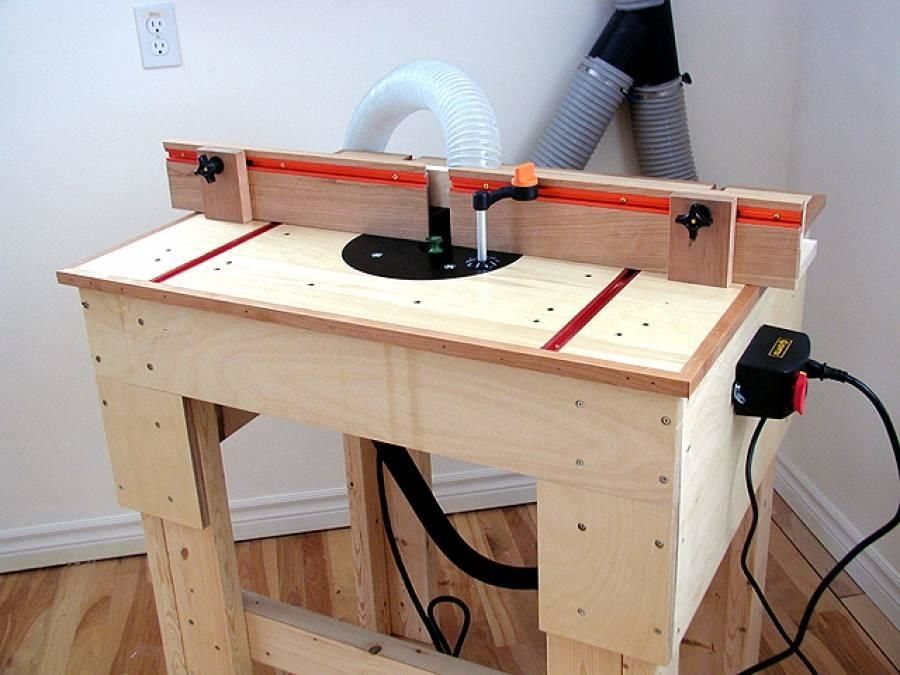

Фрезерный стол с дополнительными рабочими вставками по бокам, для работы с длинным материалом. К конструкции подключен строительный пылесос для того чтобы во время работы не мешал мусор в виде опилок.

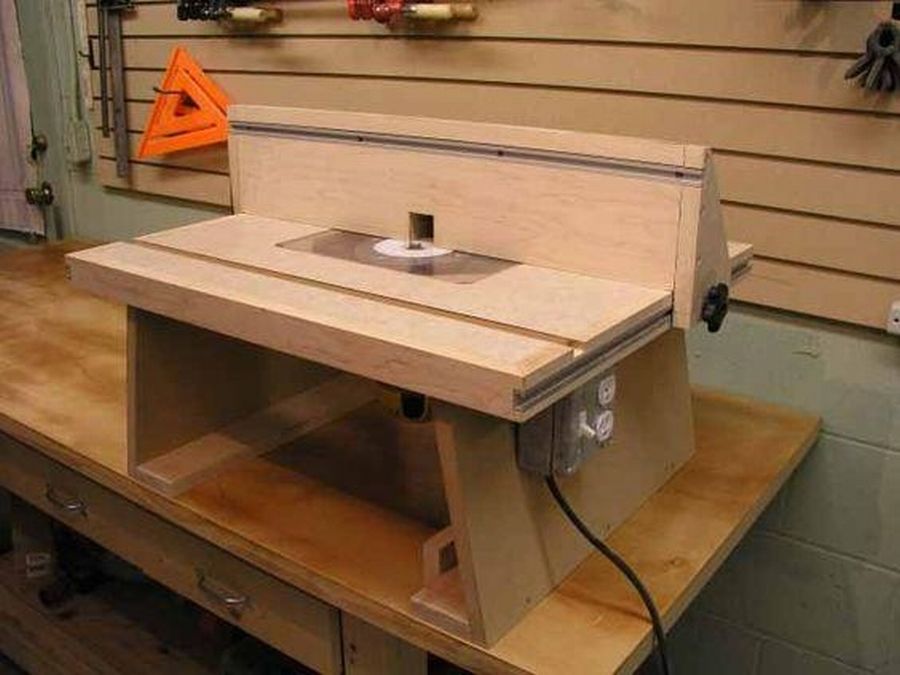

Небольшой фрезерный стол, на коробке подключения аппарата установлена кнопка управления питанием.

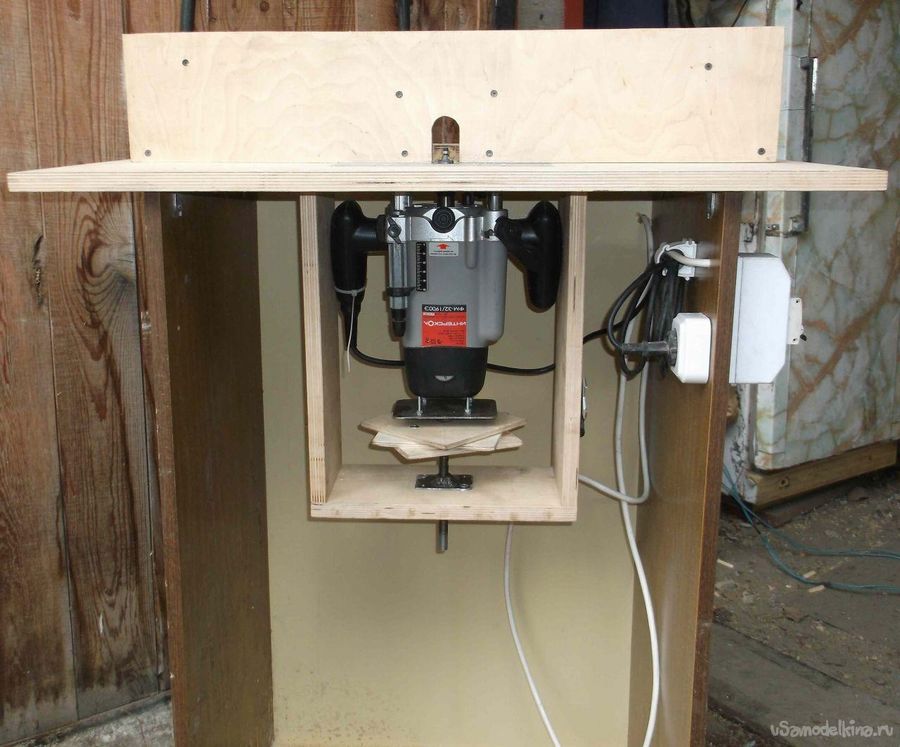

Фрезерный стол, вид с обратной стороны. Главное учесть все кардинаты точек установки фрезера и позаботится о прочности конструкции.

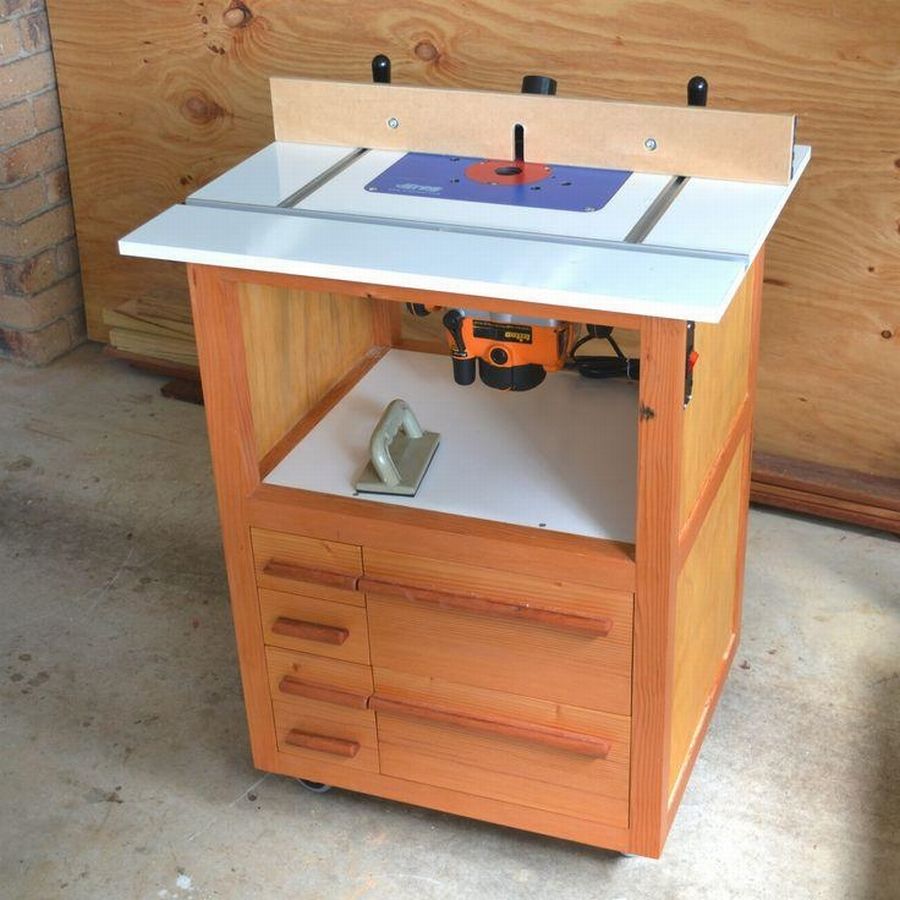

Вариант конструкции с небольшими шкафчиками и отдельной деревянной вставкой под различные насадки.

Читать полностью (ссылка)
Фрезерный стол- это та вещь, без которой не обходится не один мастер. Не всегда удобно работать со стандартным инструментом. Порой функционала фрезера не хватает для полноценной работы. В этом случае на помощь приходит пластины, решающие проблему неудобства и отсутствие некоторого функционала. Ниже будут представлены несколько вариантов.
Обычно фрезер состоит из двух частей. Нижняя часть повторяет отверстия фрезера для крепления инструмента к пластине.

Важно правильно определить расположение точек крепления фрезера, при этом центральное отверстие фрезера должно быть не меньше диаметра пластины.

В верхней части пластины для фрезера вставляются переходные вставки для работы с фрезой меньшего размера диаметра. Пластины между собой скрепляются болтами.

Конечная толщина пластины зависит от материала, из которого сделана заготовка и от индивидуальных нужд. Однако также можно использовать однослойную пластины, главное учитывать размеры и координаты точек крепления.

Материал изготовления пластины для фрезерного стола может быть разнообразным, главное исключить деформацию при работе и обеспечить инструмент стабильной работой.

При выборе материала пластины важно учитывать влажность в помещении, некоторые металлы быстро окисляются при повышенной влажности.

Размеры пластин также влияют на воздействия нагрузкам.

Пластины для фрезерного стола бывают с втулкой и крышкой, для ровной работы фрезера и других разнообразных задач.

Возможно использовать различные дополнения к фрезеру в виде пластин. Одни используются фрезерной обработки, другие сверления, третьи для токарных работ.

Пластины можно сделать как своими руками, так и использовать готовые варианты для фрезерного стола. По углам пластины делают отверстия для прикрепления к столу.

Читать полностью (ссылка)
Все чаще люли пользуются фрезером, как для домашнего пользования, так и по профессиональным нуждам. Большая разновидность фрезеров, позволяет выбрать модели с разнообразным функционалом. Существуют мощные фрезеры для работы с заготовками по металлу. Для таких моделей необходим крепкий фрезерный стол. Ниже будут представлены 10 чертежей и схем.
Раскладной стол для фрезера. В сборном виде занимает мало места, удобен для хранения, есть 4 надежные опоры, позволяющие препятствовать смещению стола. Ножки стола прорезинены, увеличивают сцепление с поверхностью и уменьшают вибрации при работе.

Передвижной фрезерный стол. Специальные колесики позволяют без особого труда передвинуть фрезерный стол в необходимое и удобное для вас место.

Фрезерный стол с возможностью подключения к пылесосу. Металлическая стружка приносит неудобство на рабочем месте.

Небольшой, но крепкий фрезерный столик. Такой простой фрезерный стол, легко сделать даже своими руками. Занимает мало места, со временем можно его доработать, учитывая свои предпочтения.

Схема фрезерного стола по металлу, с описанием основных составляющих. Простой, стандартного размера и функциональный вариант.

Стол для фрезера с подробным описанием всех деталей. Такой передвижной вариант можно расположить на любой поверхности или соединить с подходящими рабочими столами.

Еще один вариант фрезерного стола. Более сложный вариант для точечной работы с деталями.

Массивный фрезерный стол, имеет прочную конструкцию. На нем дополнительно расположена панель для инструментов и заготовок.

Вот такой вариант фрезерного станка. Стандартный вариант, с наглядным функционалом.

Стандартный вариант фрезерного стола с описанием комплектующих. Компактный вариант, с необходимым стандартным функционалом, подойдет для многих.
Читать полностью (ссылка)
Фрезерный стол полезный в хозяйстве инструмент. Полноценный фрезерный станок может стоить дорого или в нем вас может что-то не устраивать. Есть вариант сделать его своими руками. Возможно, не особо нужную болгарку, переделать в рабочий фрезерный стол. Конечно такой самодельный вариант не заменит собой полноценный фрезерный станок. Но для небольшой домашней мастерской вполне сносная идея, простая в своем воплощении в реальность. Ниже будут приведены 8 готовых вариантов.
Простой фрезерный стол с маленькой рабочей поверхностью. Вид снизу. Имеет нестандартную столешницу округлой формы. Сам каркас имеет квадратную форму. Основание и столешницы соединены металлическими уголками.

Фрезерный стол с фиксирующими штангами. Обеспечивается устойчивое положение как основания так и болгарки.

Параллельный упор из деревянных досок позволяет фиксировать деталь и предотвращать ее смещение. Мощь вашего фрезерного стола зависит от числа оборотов используемого вами ручного инструмента.

Фрезерный стол выходом на шланг пылесоса. Дает возможность не создавать вокруг себя грязь и пыль.

Фрезерный стол с деревянным основанием конструкции. Вид внутренней части стола. Смый легкий в изготовлении вариант.

Еще один привлекательный вариант фрезерного стола. Зажимает заготовку с помощью деревянных пластин, предусмотрен сбор опилок. Зажимы удобны тем, что снижают травм опасность инструмента.

Аккуратный и простой в изготовлении вариант фрезерного стола. Сама болгарка крепится сбоку, а не снизу как в других вариациях. Имеет в своей основе боковую дополнительную и нижнюю основную рабочую поверхность.

Фрезерный стол с металлической рабочей поверхностью и основание из массивных кусков древесины. Такой вид стола является наиболее практичным и долговечным. Не смотря на свою конструкцию очень прост в изготовлении.
