10 идей изготовления пластины для фрезера в стол

Фрезерный стол- это та вещь, без которой не обходится не один мастер. Не всегда удобно работать со стандартным инструментом. Порой функционала фрезера не хватает для полноценной работы. В этом случае на помощь приходит пластины, решающие проблему неудобства и отсутствие некоторого функционала. Ниже будут представлены несколько вариантов.

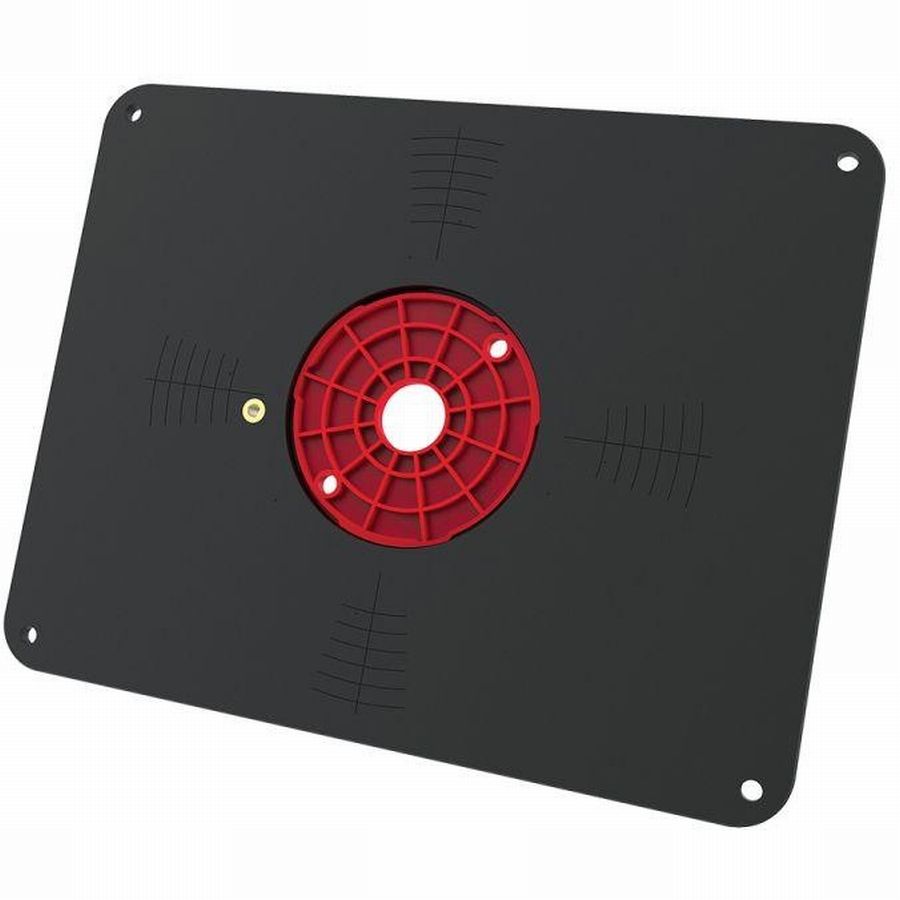

Обычно фрезер состоит из двух частей. Нижняя часть повторяет отверстия фрезера для крепления инструмента к пластине.

10 идей изготовления пластины для

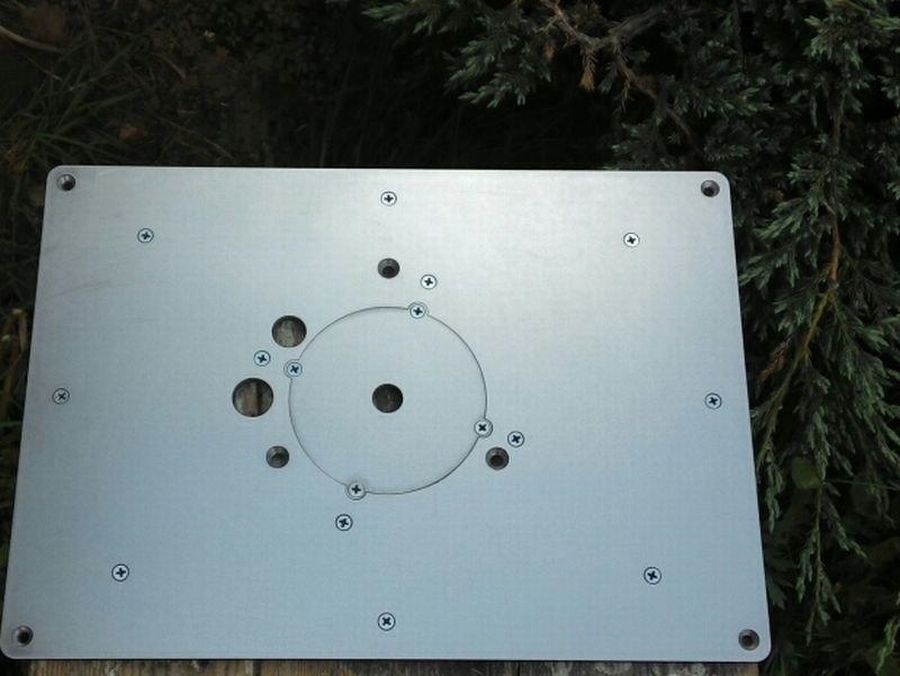

Важно правильно определить расположение точек крепления фрезера, при этом центральное отверстие фрезера должно быть не меньше диаметра пластины.

10 идей изготовления пластины для

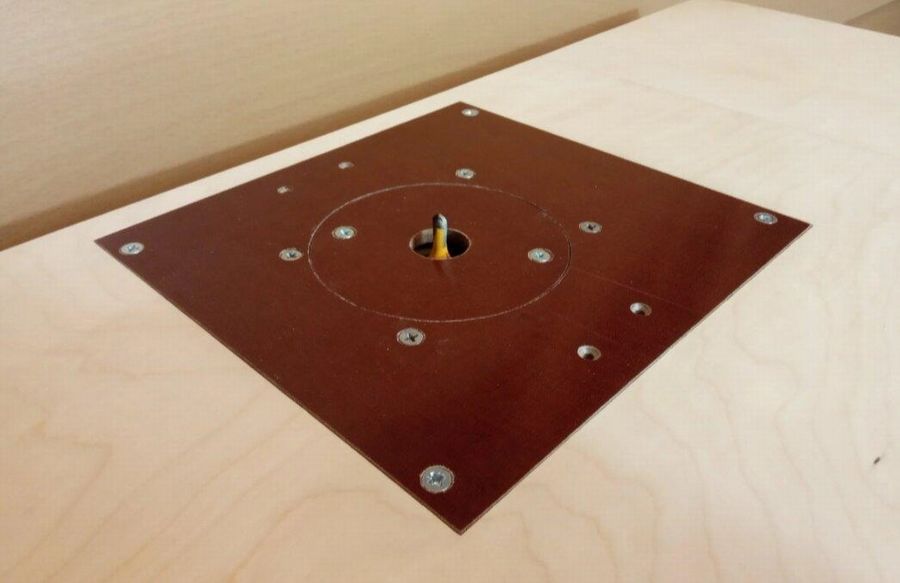

В верхней части пластины для фрезера вставляются переходные вставки для работы с фрезой меньшего размера диаметра. Пластины между собой скрепляются болтами.

10 идей изготовления пластины для

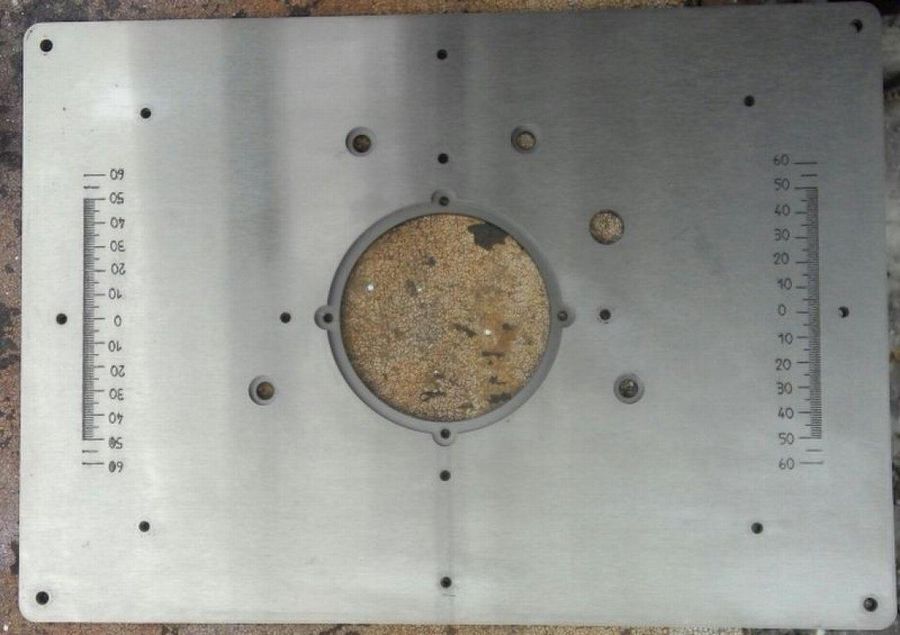

Конечная толщина пластины зависит от материала, из которого сделана заготовка и от индивидуальных нужд. Однако также можно использовать однослойную пластины, главное учитывать размеры и координаты точек крепления.

10 идей изготовления пластины для

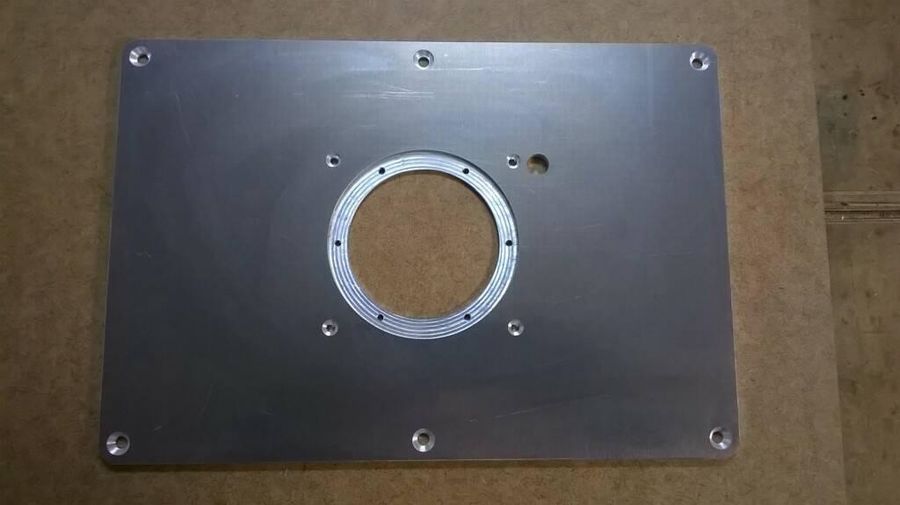

Материал изготовления пластины для фрезерного стола может быть разнообразным, главное исключить деформацию при работе и обеспечить инструмент стабильной работой.

10 идей изготовления пластины для

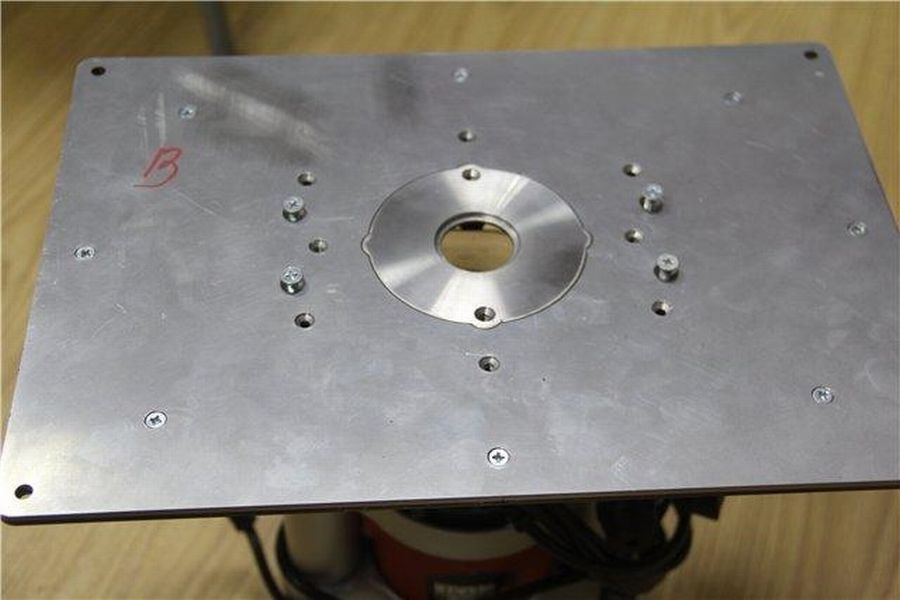

При выборе материала пластины важно учитывать влажность в помещении, некоторые металлы быстро окисляются при повышенной влажности.

10 идей изготовления пластины для

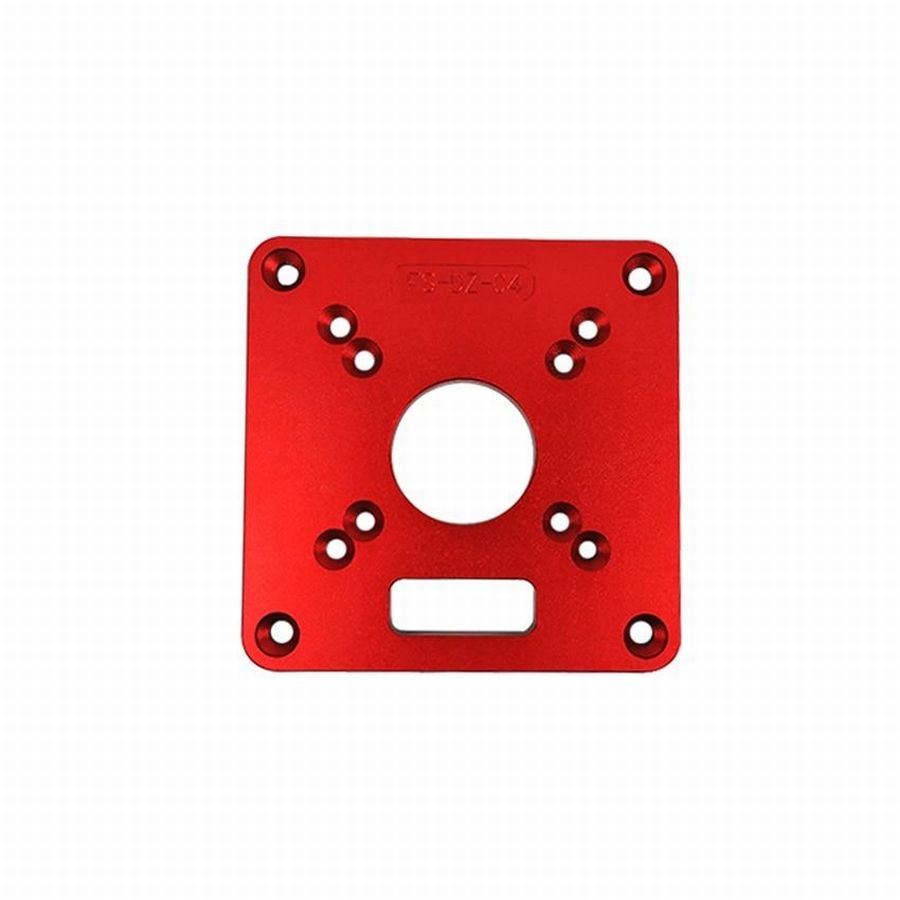

Размеры пластин также влияют на воздействия нагрузкам.

10 идей изготовления пластины для

Пластины для фрезерного стола бывают с втулкой и крышкой, для ровной работы фрезера и других разнообразных задач.

10 идей изготовления пластины для

Возможно использовать различные дополнения к фрезеру в виде пластин. Одни используются фрезерной обработки, другие сверления, третьи для токарных работ.

10 идей изготовления пластины для

Пластины можно сделать как своими руками, так и использовать готовые варианты для фрезерного стола.  По углам пластины делают отверстия для прикрепления к столу.

10 идей изготовления пластины для

11 чертежей и схем фрезерного стола (с размерами)

Наличие фрезерного стола значительно повышает производительность труда. Но качественный заводской стол стоит очень дорого. Да и необязательно приобретать его если в нем нет большой необходимости. В этом случае вам поможет самодельный стол, для ручного фрезера, который не потребует значительных затрат. Основываясь на чертежи, представленные ниже можно создать стол для фрезера без труда.

На чертеже представлено количество деталей необходимых для создания каркаса будущего фрезерного стола и даны размеры каждой детали. Также показаны места их крепления.

11 чертежей и схем фрезерного

На этом чертеже показан собранный каркас и даны габариты будущего стола.  Габариты равны 86 см х 82 см х 60 см. В верхней части стола предусмотрено место под выдвижные ящики высотой 12 см. Высота нижнего ряда ящиков равна 17 см.

11 чертежей и схем фрезерного

Также здесь дана схема столешницы будущего фрезерного стола. Габариты столешницы равны 92 см х 70 см. посередине столешницы имеется разъем под фрезер равный 22 см х 22 см.

11 чертежей и схем фрезерного

Ниже представлен чертеж верхней рабочей панели фрезерного стола. Даны подробные размеры каждой детали. Детали к верхней панели прикручиваются с помощью саморезов.

11 чертежей и схем фрезерного

Чертеж небольшого фрезерного стола для ручного фрезера. Даны подробные размеры всех деталей конструкции и схемы их крепления.

11 чертежей и схем фрезерного

Чертеж небольшого фрезерного стола. На чертеже имеются подробные указания по сборке деталей, даны размеры каждой из этих деталей.  Показана схема крепления основания стола к основанию фрезера.

11 чертежей и схем фрезерного

Чертеж довольно-таки компактного фрезерного стола. Здесь даны не только все элементы стола с размерами но и подробное указание к креплению фурнитуры при сборке.

11 чертежей и схем фрезерного

Чертеж фрезерного стола квадратной формы. на чертеже даны размеры всех составных элементов. В данном фрезерном столе предусмотрено специальное отверстие для пылеудаления.

11 чертежей и схем фрезерного

Также на чертеже даны наименования всей необходимой фурнитуры с указанием их местоположения на деталях. Даны размеры всех составных деталей.

11 чертежей и схем фрезерного

Детальный чертеж фрезерного стола. Стол оборудован нижним выдвижным ящиком. Также для удобства и маневренности прикреплены к столу колесики.

11 чертежей и схем фрезерного

Наглядная 3D - схема (макет) ещё одного варианта такого стола

11 чертежей и схем фрезерного

Читать полностью (ссылка)

Стол для кромочного фрезерного станка по дереву - 10 проектов

Фрезерный стол- это необходимая конструкция при работе с заготовками и отдельными деталями. При работе с материалами приходится использовать кромочное фрезерование. Формирование декоративных желобков вдоль кромки, скругление краев и придание им сложного профиля, снятие фаски, подгонка слоя шпона по размерам щита, вырезка фасов под петли - за все эти и другие подобные вещи отвечает кромочное фрезерование.

Фрезерный стол, сделанный из фанеры. Установленны несколько ящиков, в них можно хранить насадки на различные случаи. Крепление деталей осуществляется передвижными фиксаторами с удобной ручной. Корпус фрезерного стола окрашен в белый цвет.

Стол для кромочного фрезерного станка

К фрезерному столу можно подключить индивидуально автомат для предотвращения замыкания и перепада напряжения в целом. Фиксация заготовки происходит с помощью передвижения двух массивных пластин.

Стол для кромочного фрезерного станка

Простая конструкция, дополнительной опорой служит обычный стол. В качестве рабочей поверхности для заготовок выступает цельнометаллическая пластинка, конструкция укреплена железными трубками.

Стол для кромочного фрезерного станка

Небольшой фрезерный стол, перенести его в удобное место несложная задача. Снизу фрезерного стола просверлены небольшие отверстия для хранения насадок.

Стол для кромочного фрезерного станка

Обычный фрезерный стол, неплохой вариант для домашнего пользования. Столик можно закрепить к любой удобной поверхности, для предотвращения смещения во время работы.

Стол для кромочного фрезерного станка

Простой вариант фрезерного стола, при изготовлении требует минимальное количестве времени и материалов.

Стол для кромочного фрезерного станка

Фрезерный стол с дополнительными рабочими вставками по бокам, для работы с длинным материалом. К конструкции подключен строительный пылесос для того чтобы во время работы не мешал мусор в виде опилок.

Стол для кромочного фрезерного станка

Небольшой фрезерный стол, на коробке подключения аппарата установлена кнопка управления питанием.

Стол для кромочного фрезерного станка

Фрезерный стол, вид с обратной стороны. Главное учесть все кардинаты точек установки фрезера и позаботится о прочности конструкции.

Стол для кромочного фрезерного станка

Вариант конструкции с небольшими шкафчиками и отдельной деревянной вставкой под различные насадки.

Стол для кромочного фрезерного станка

Читать полностью (ссылка)

Фрезерный стол - топ 10 идей

Ручной фрезер незаменимый и удобный инструмент для работы. Главное его достоинство – это его мобильность и возможность работать без мастерской. Для комфортной работы многим требуется наличие фрезерного стола. Сделать такой стол своими руками не составит труда и будет экономически выгодным решением. Плюс такой конструкции в том, что можно использовать фрезер отдельно.

Такой стол прост в исполнении и отличается доступностью материалов. Именно от выбора качественных материалов зависит срок его службы и качество работ на столе.

Фрезерный стол - топ 10

При работе с фрезером наблюдается сильная вибрация, поэтому фрезерный стол должен быть устойчивым и надежным. Под самой столешницей должно быть достаточно места, так как именно под ней будет располагаться ручной фрезер.

Фрезерный стол - топ 10

Для прикрепления устройства к столешнице обычно используют монтажную пластину. Подобная пластина должна быть прочной. Изготовлена такая пластина из металлического листа, текстолита или прочной фанеры.

Фрезерный стол - топ 10

Под данную пластину нужно вырезать отверстие, так как пластина должна находиться на одном уровне со столешницей. В самой пластине нужно просверлить отверстия, для крепления к столешнице и фрезеру.

Фрезерный стол - топ 10

Для удобного включения фрезерного станка на столешнице располагают кнопку обычную или безопасный вариант в виде кнопки-грибка.

Фрезерный стол - топ 10

Также для повышения удобства фрезерного стола можно расположить на ней длинную металлическую линейку.

Фрезерный стол - топ 10

Для фрезерного стола чаще всего используют лист ДСП, МДФ и дерево. Габариты будущего изделия рассчитываются в зависимости от целей мастера.

Фрезерный стол - топ 10

Под фрезерный стол можно переделать даже старую тумбочку. Главное оснастить ее прочной столешницей.

Фрезерный стол - топ 10

Конструкцию под фрезерный стол также можно дополнить креплениями под инструменты и насадки.

Фрезерный стол - топ 10

В само основание стола вмонтируют розетки для большего удобства.

Фрезерный стол - топ 10

Читать полностью (ссылка)

Стол для фрезера по металлу - 10 чертежей и схем

Все чаще люли пользуются фрезером, как для домашнего пользования, так и по профессиональным нуждам. Большая разновидность фрезеров, позволяет выбрать модели с разнообразным функционалом. Существуют мощные фрезеры для работы с заготовками по металлу. Для таких моделей необходим крепкий фрезерный стол. Ниже будут представлены 10 чертежей и схем.

Раскладной стол для фрезера. В сборном виде занимает мало места, удобен для хранения, есть 4 надежные опоры, позволяющие препятствовать смещению стола. Ножки стола прорезинены, увеличивают сцепление с поверхностью и уменьшают вибрации при работе.

Стол для фрезера по металлу

Передвижной фрезерный стол. Специальные колесики позволяют без особого труда передвинуть фрезерный стол в необходимое и удобное для вас место.

Стол для фрезера по металлу

Фрезерный стол с возможностью подключения к пылесосу. Металлическая стружка приносит неудобство на рабочем месте.

Стол для фрезера по металлу

Небольшой, но крепкий фрезерный столик. Такой простой фрезерный стол, легко сделать даже своими руками. Занимает мало места, со временем можно его доработать, учитывая свои предпочтения.

Стол для фрезера по металлу

Схема фрезерного стола по металлу, с описанием основных составляющих. Простой, стандартного размера и функциональный вариант.

Стол для фрезера по металлу

Стол для фрезера с подробным описанием всех деталей. Такой передвижной вариант можно расположить на любой поверхности или соединить с подходящими рабочими столами.

Стол для фрезера по металлу

Еще один вариант фрезерного стола. Более сложный вариант для точечной работы с деталями.

Стол для фрезера по металлу

Массивный фрезерный стол, имеет прочную конструкцию. На нем дополнительно расположена панель для инструментов и заготовок.

Стол для фрезера по металлу

Вот такой вариант фрезерного станка. Стандартный вариант, с наглядным функционалом.

Стол для фрезера по металлу

Стандартный вариант фрезерного стола с описанием комплектующих. Компактный вариант, с необходимым стандартным функционалом, подойдет для многих.

Стол для фрезера по металлу

Читать полностью (ссылка)

8 фрезерных столов из болгарки, сделанных своими руками

Фрезерный стол полезный в хозяйстве инструмент. Полноценный фрезерный станок может стоить дорого или в нем вас может что-то не устраивать. Есть вариант сделать его своими руками. Возможно, не особо нужную болгарку, переделать в рабочий фрезерный стол. Конечно такой самодельный вариант не заменит собой полноценный фрезерный станок. Но для небольшой домашней мастерской вполне сносная идея, простая в своем воплощении в реальность. Ниже будут приведены 8 готовых вариантов.

Простой фрезерный стол с маленькой рабочей поверхностью. Вид снизу. Имеет нестандартную столешницу округлой формы. Сам каркас имеет квадратную форму. Основание и столешницы соединены металлическими уголками.

8 фрезерных столов из болгарки

Фрезерный стол с фиксирующими штангами. Обеспечивается устойчивое положение как основания так и болгарки.

8 фрезерных столов из болгарки

Параллельный упор из деревянных досок позволяет фиксировать деталь и предотвращать ее смещение. Мощь вашего фрезерного стола зависит от числа оборотов используемого вами ручного инструмента.

8 фрезерных столов из болгарки

Фрезерный стол выходом на шланг пылесоса. Дает возможность не создавать вокруг себя грязь и пыль.

8 фрезерных столов из болгарки

Фрезерный стол с деревянным основанием конструкции. Вид внутренней части стола. Смый легкий в изготовлении вариант.

8 фрезерных столов из болгарки

Еще один привлекательный вариант фрезерного стола. Зажимает заготовку с помощью деревянных пластин, предусмотрен сбор опилок. Зажимы удобны тем, что снижают травм опасность инструмента.

8 фрезерных столов из болгарки

Аккуратный и простой в изготовлении вариант фрезерного стола. Сама болгарка крепится сбоку, а не снизу как в других вариациях. Имеет в своей основе боковую дополнительную и нижнюю основную рабочую поверхность.

8 фрезерных столов из болгарки

Фрезерный стол с металлической рабочей поверхностью и основание из массивных кусков древесины. Такой вид стола является наиболее практичным и долговечным. Не смотря на свою конструкцию очень прост в изготовлении.

8 фрезерных столов из болгарки
